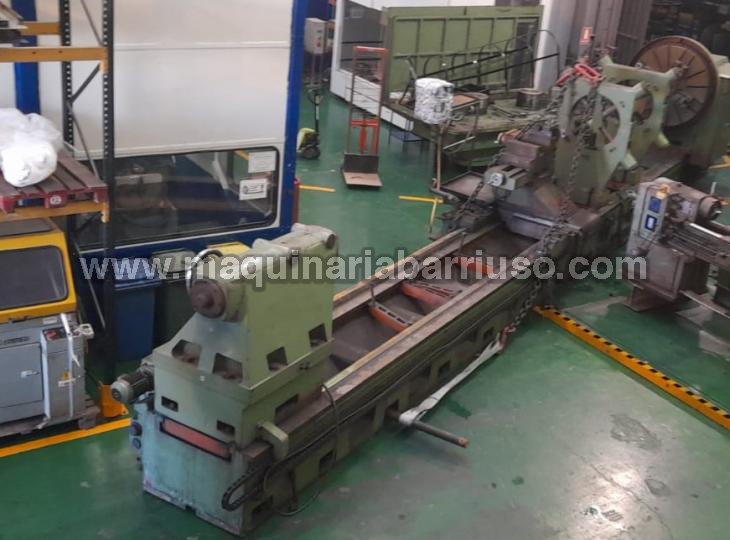

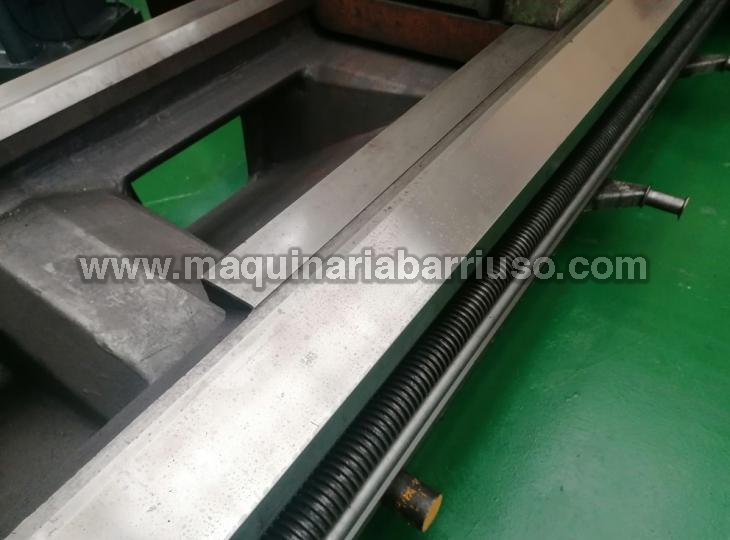

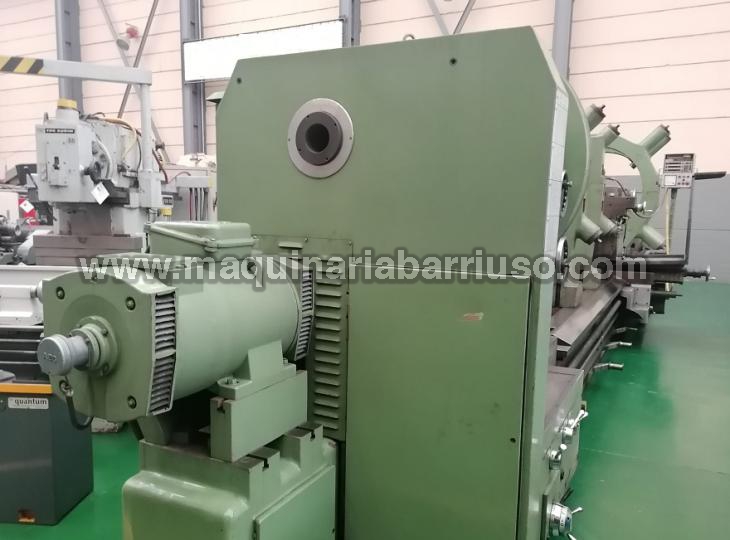

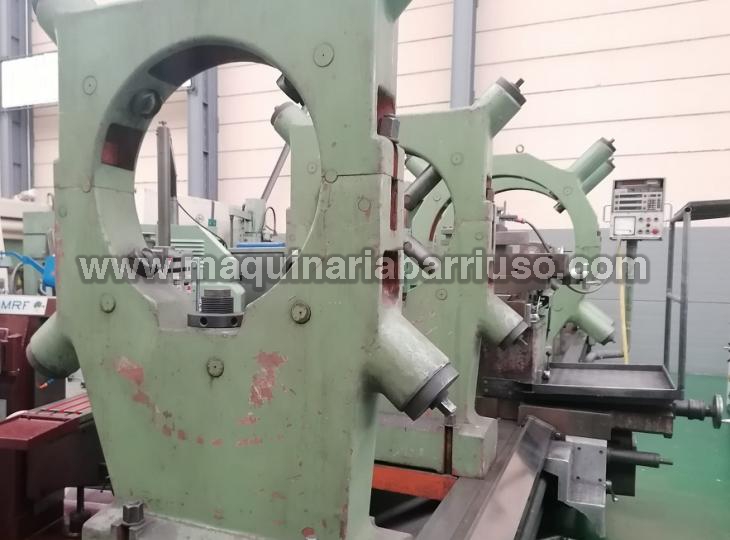

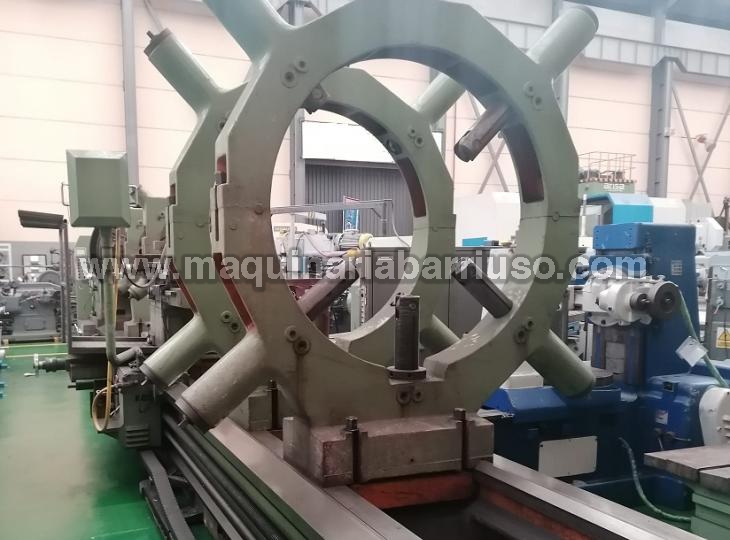

Torno GEMINIS Mod. GE-2200 de 9000 mm entre puntos y volteo de 2400


Marca: GEMINIS

Categoría: Tornos

Descripción:

Torno  GEMINIS GE-2200  de 9000 mm entre puntos y volteo de 2400



CARACTERISTICAS TECNICAS



  • Altura de puntos desde guía plana…………………………………….. 1.100 mm
  • Diámetro máximo sobre carro………………………………………..…. 1.840 mm
  • Diámetro máximo sobre escote fijo…………………………………….. 2.340 mm
  • Diámetro máximo sobre bancada………………………………………. 2.200 mm
  • Distancia entre puntos……………………………………………..…….. 9.000 mm
  • Diámetro agujero del eje principal………………………………………… 104 mm
  • Nariz según GEMINIS……………………………………………..………… 15”
  • Diámetro del eje en los rodamientos delanteros………………………… 240 mm
  • Velocidades ……………………………………………………………..……. 24
  • Gama standard………………………………………………………..  1,8-240 r.p.m
  • Gama rápida…………………………………………………………  2,24-300 r.p.m
  • Motor principal en gama estandar max……………………………. 44 kW (60 Cv)
  • Motor principal en gama rápida max ……………………………... 55 kW ( 75 Cv)
  • Motor de desplazamientos rápidos………………………….…….. 1,47 kW (2 Cv)
  • Momento de torsión máximo…………………………………….……..  24.000 Nm
  • Diámetro del husillo patrón…………………………………………………..  65 mm
  • Paso del husillo patrón………………………………………………….. 12-2  mm-h”
  • 72 pasos métricos………………………………………………………. 1…. 240 mm
  • 66 pasos modulares ………………………………………………….. 0,5….120 mm
  • 72 pasos Whitworth………………………………………………..…… 30…..1/8 “  h
  • 72 pasos diametral pitch………………………………….……………..  60…1/4”  h
  • 72 avances longitudinales ………………………………………..  0,1….24 mm/rev
  • 72 avances transversales ……………………………………...  0,05….12  mm/rev
  • Longitude del carro longitudinal……………………………………….…. 1.370 mm
  • Ancho del carro transversal…………………………………………………  600 mm
  • Recorrido del carro transversal………………………………………..….. 1000 mm
  • Diámetro máximo del centro de la torreta……………………………….. -155+965
  • Recorrido del carro orientable………………………………………….…… 600 mm
  • Recorrido del carro porta-herramientas……………………………………  460 mm
  • Sección de la herramienta………………………………………………..  63x63 mm
  • Diámetro de la caña……………………………………………………..…… 220 mm
  • Curso de la caña…………………………………….……………………… 320 mm
  • Punto………………………………………………………….  Incorporado Ø 80-90º
  • Anchura bancada…………………………………………………………... 1.150 mm
  • Altura hasta la guía plana…………………………………………………… 720 mm
  • Peso aproximado……………………………………………………………  39,5 Ton
