Descripción:

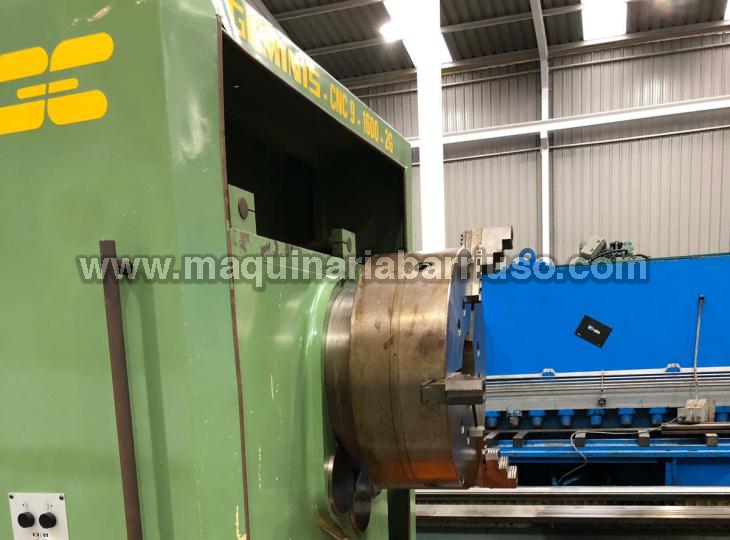

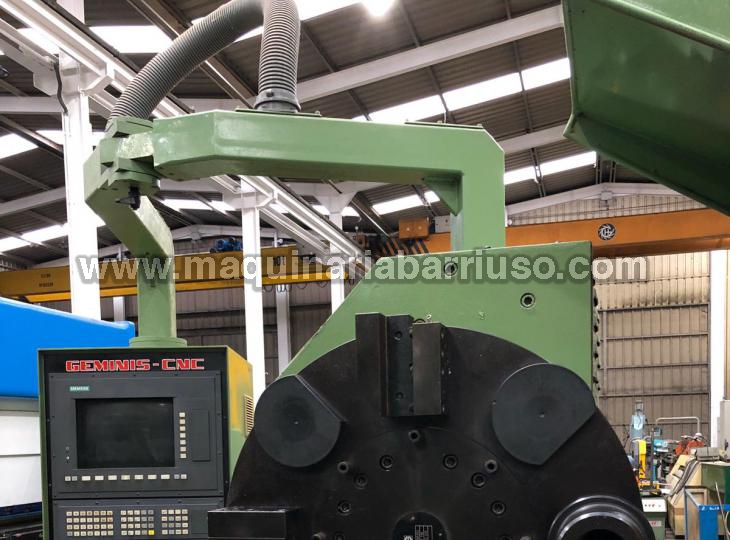

Torno GEMINIS Mod. GHT9-G2 CNC de 5500 entre puntos
CARACTERISTICAS TECNICAS
- Altura de puntos ……………………………………… 800 mm
- Diámetro sobre bancada…………………………… 1600 mm
- Diámetro sobre carro…………………………………. 1225 mm
- Distancia entre puntos ……………………………….. 5500 mm
- Diámetro del agujero del eje principal…………….. 150 mm
- Nariz desde el eje principal……………………………. DIN 55026-15
- Diámetro del eje en el rodamiento delantero…… 260 mm
- Gama I de velocidad ………………………………… 0-90 min-1
- Gama II de velocidad………………………………… 0-180 min-1
- Gama III de velocidad………………………………… 0-355 min-1
- Gama IV de velocidad…………………………………… 0-710 min-1
- Par máximo (S1)………………………………………….. 22100 Nm
- Motor principal (S1)………………………………………. 100 kW
- Desplazamiento rápido de carro longitudinal………….. 8 m/min
- Desplazamiento rápido del carro transversal…………. 6 m/min
- Recorrido del carro transversal…………………………. 830 mm
- Ancho del carro longitudinal……………………………… 1300 mm
- Ancho del carro transversal………………………………. 510 mm

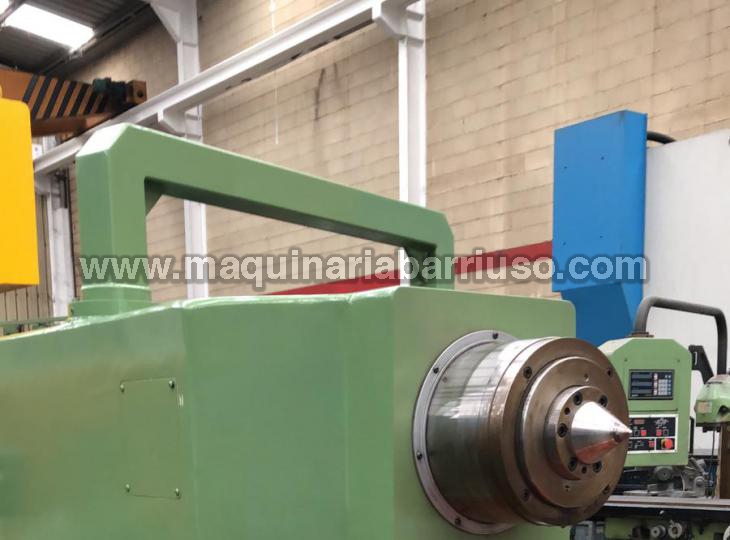

- Diámetro de la caña………………..…………………..……..…320 mm
- Curso de la caña…………………..………………………….. 250 mm
- Anchura de guias……………………….……………………. 1000 mm
- Altura hasta la guía plana……………………………………. 680 mm
- Peso de pieza entre puntos……………………………………25000 Kg
- Peso de pieza al aire (centro de gravedad a 250 mm)… 4000 Kg
- Peso del torno de 1 m………………………………………….. 19000 Kg
- Peso con cada m suplementario……………………………. 2500 Kg
