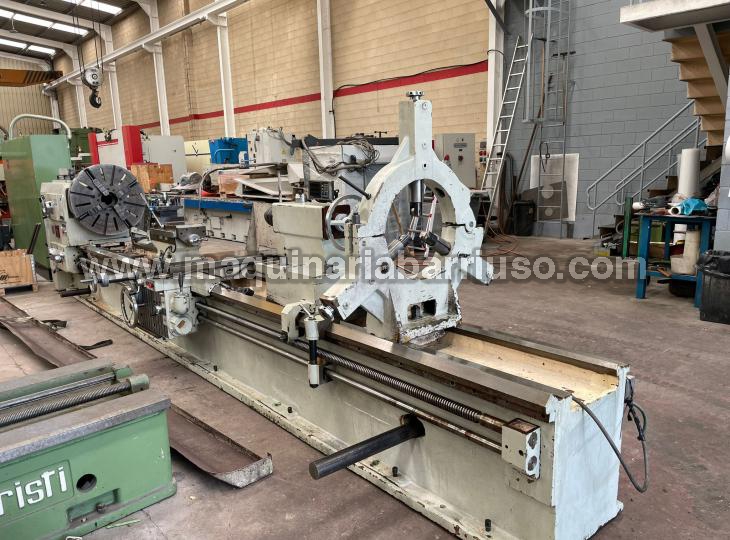

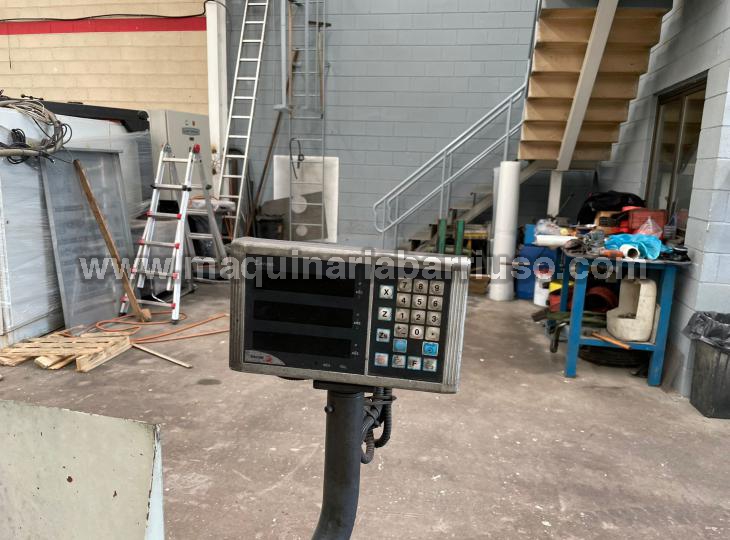

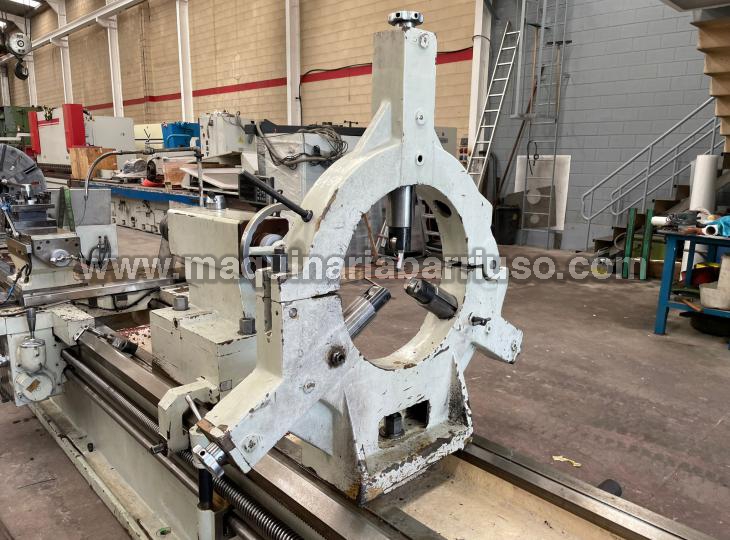

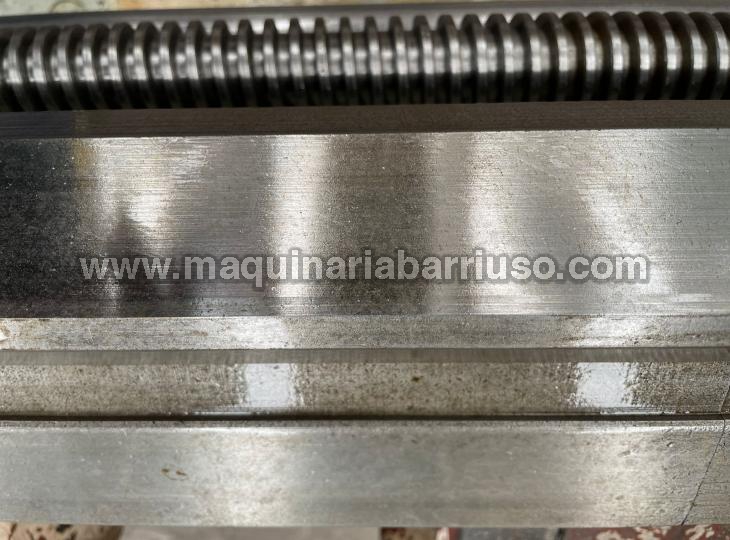

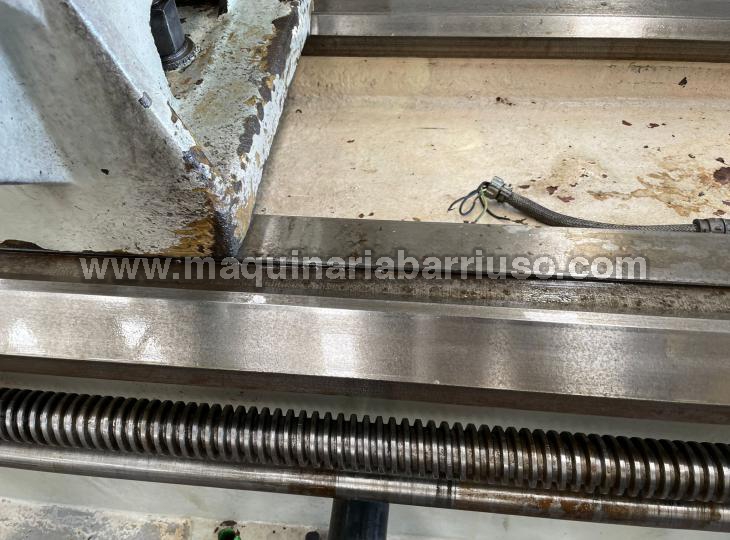

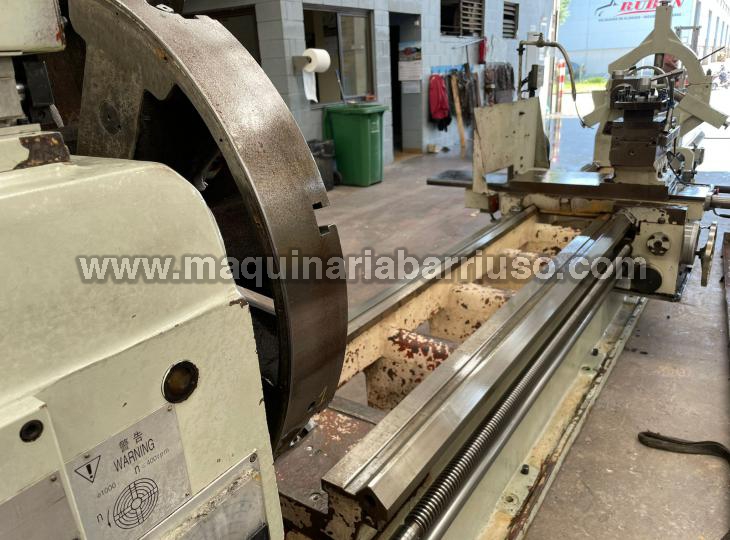

Torno HELLER Mod. TSPV6100 de 5000 mm entre puntos

• Máx. diámetro admisible sobre la bancada…………………..  Ø 1030 mm
• Máx. longitud de la pieza de trabajo……………………..L=1500-1800 mm
• Máx. diámetro admisible sobre el portaherramienta…….…….. Ø 720 mm
• Máx. diámetro adminisble sobre el concavo en la bancada… Ø 1060 mm
• Máx. diámetro del escote cóncavo en la bancada…………… Ø 1400 mm
• Distancia entre el punto del plato y el concavo de la bancada.. Ø 470 mm
• Max. peso de la pieza de trabajo entre puntos…………………. 4.000 Kg
• Max. diámetro de la barra de carga ……………………………… Ø 98 mm
• Máx. longitud de torneado………………………………… …. L´=L-250 mm

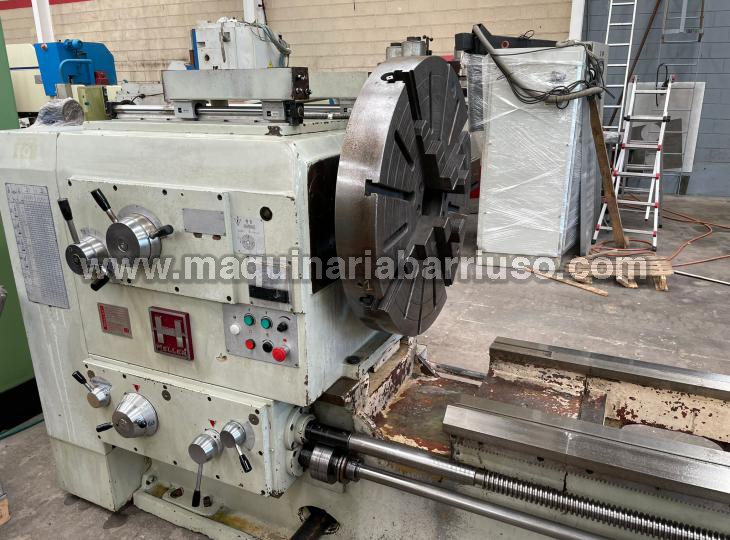

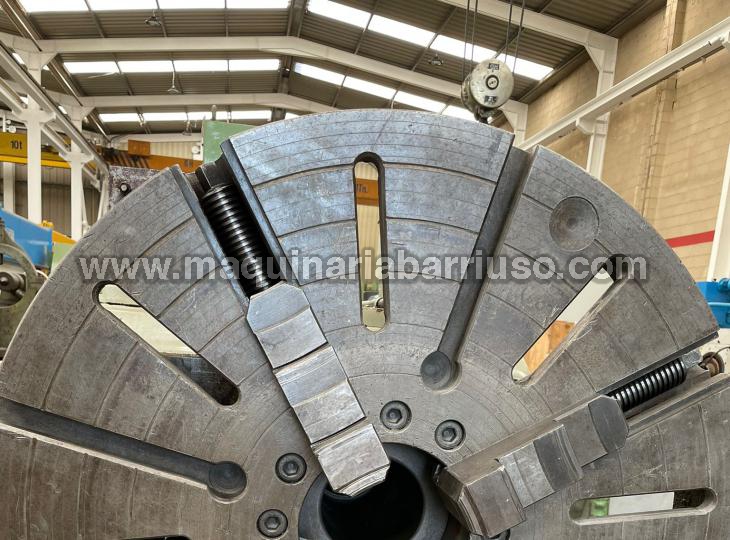

CABEZAL

• Agujero del husillo……………………………………………….. Ø 104 mm
• Agujero cónico del husillo………………………………….. Métrico Nº 120

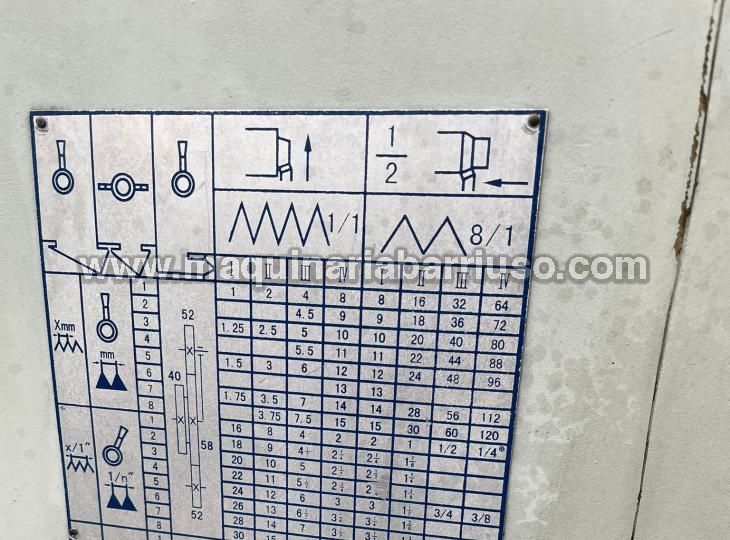

• Rango de velocidad de husillo (4 grados variables infinitamente 5-630 r/min)

                                       I: 5-40-80 r/min

                                   II: 10-80-160r/min

                              III: 120-160-315r/min

                               IV: 40-315-630r/min

CAJA DE AVANCE

• Tipos de avance longitudinal y transversal del portaherramienta cuando el husillo gira una vuelta ………………………………………………64 tipos
• Rango de avance del portaherramienta cuando el husillo gira una vuelta
  • Longitudinal…………………………………………………. 0.08-9.6 mm/r
  • Transversal (mitad del avance longitudinal)………………0.04-4.8 mm/r
  • ortaherramientas up (cuarto del avance longitudinal)….0.02-2.4 mm/r
• Tipo de rosaca métrica…………………………………………….…… 56 tipos
• Rango de paso de rosca métrica…………………………………… 1-120 mm
• Tipo de rosca Whitworth………………………………………………   56 tipos

• Rango de dientes por pulgada para rosca Whitworth……30˜1/4 dientes/pulgada
• Tipo de rosca modular……………………………………….. 56 tipos
• Rango de modulo de rosca modular……………………….. 0.5-60 mm
• Tipo de rosca diametral……………………………………… 56 tipos
• Rango de rosca diametral……………………………………. 0.5-60

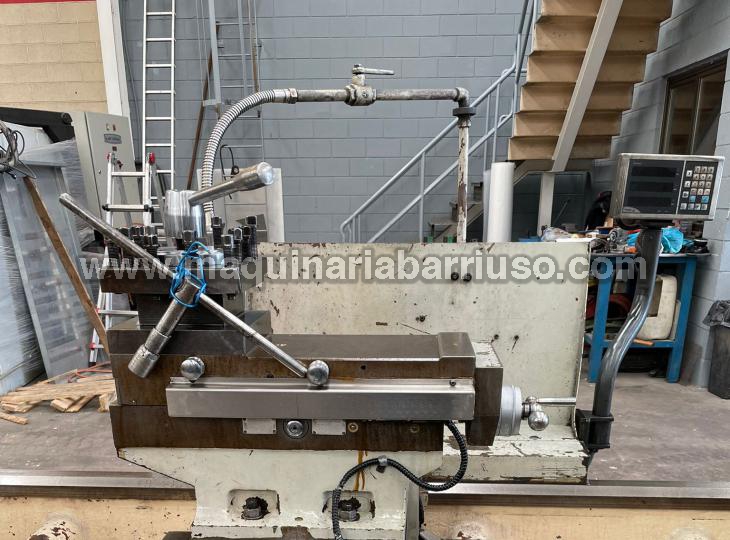

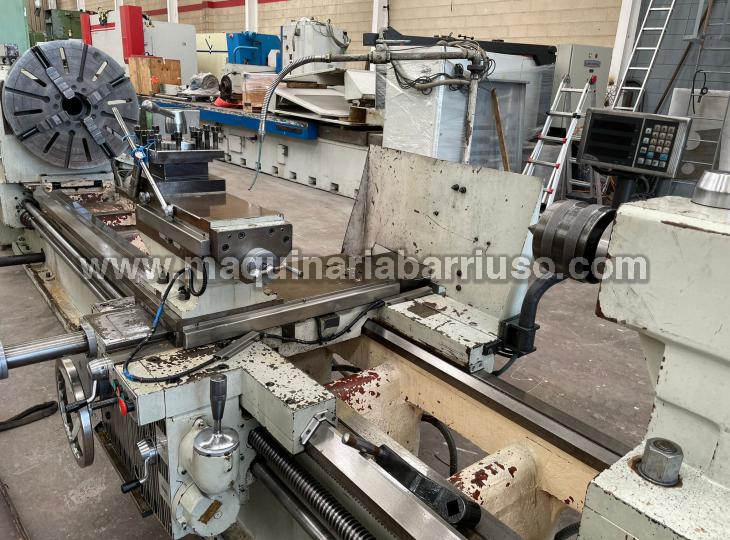

PORTAHERRAMIENTA

• Distancia vertical desde el centro del husillo hasta la superficie básica de instalacion de herramientas…………………………………..  48 mm
• Sección de herramienta (altoxancho)……………………….. 32x32 mm
• Angulo giratorio del portaherramienta……………………….. ±90º
• Máx. recorrido de la bancada…………………………………. L
• Máx. recorrido transversal del portaherramienta……………. 600 mm
• Máx. recorrido del portaherramienta superior……………….. 250 mm
• Recorrido del portaherramienta para mover 1 grado en el indicador del portaherramienta superior y el inferior……………………….. 0.05 mm
• Velocidad del movimiento rápido del portaherramienta
  • Longitudinal……………………………………………… 3.640 mm/min
  • Transversal………………………………………………. 1.800 mm/min
  • Portaherramienta superior……………………………… 900 mm/min

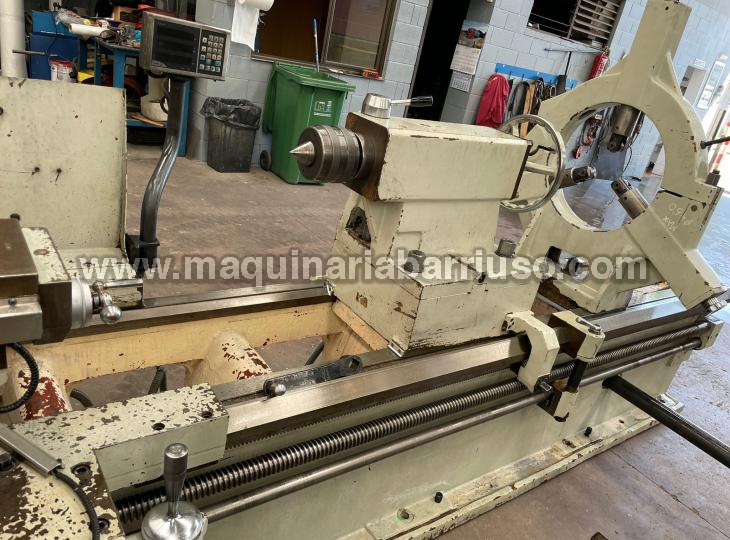

CONTRAPUNTO

• Diámetro de la camisa del contrapunto…………………………. Ø 120 mm
• Máx. recorrido de la camisa del contrapunto…………………… 250 mm
• Conicidad de la camisa del contrapunto………………………… More Nº6
• Avance transversal del contrapunto……………………………….±2.5 mm
• Avance axial de la camisa del contrapunto cuando el volante gira per ring………  6 mm/r

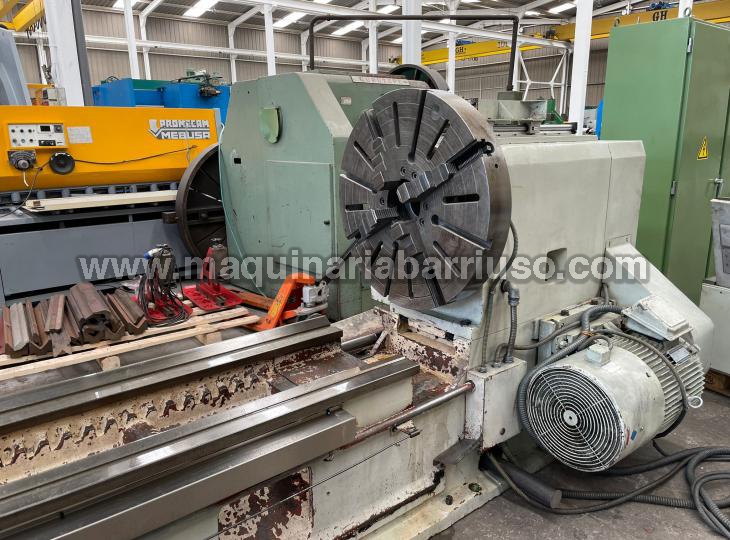

MECANISMO DEL MOTOR

• Motor principal………………………………….. YTS200L-6;B3;18,5Kw;1000r/min
• Motor del movimiento rápido del carro………. NY80-4;1.1 kW;1350r/min

• Motor del sistema hidráulico…………………..Y80-1;0.55kW;1500r/min
• Bomba eléctrica refrigerante………………….. JCB-45;0.15kW;45L/min
• Capacidad del motor principal……………….. 16.8 kW;24.3kW;23.8kW
